400-1515-659
400-1515-659

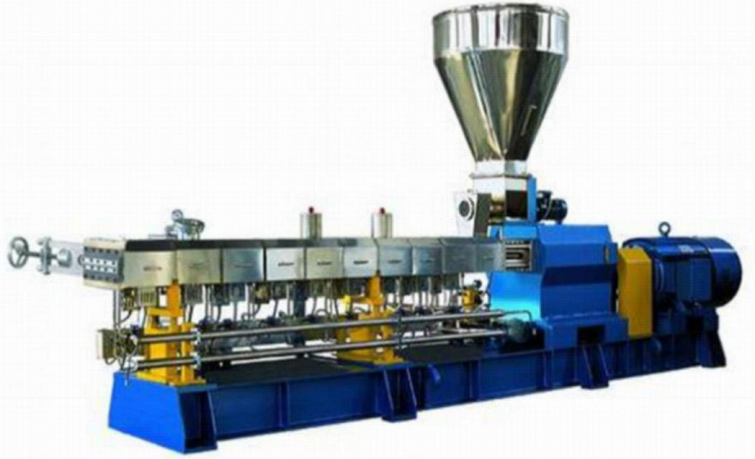

擠出工藝
|
a |
b |
|
建議使用雙螺桿擠出機(jī)，并配備下游進(jìn)料口，用于添加空心玻璃微珠。下游進(jìn)料口的螺桿螺紋應(yīng)該設(shè)置為最小剪切壓力； |
從樹脂熔融處之后開始添加空心玻璃微珠，建議將擠出機(jī)的螺桿速度和出口壓力降至最小值。 |

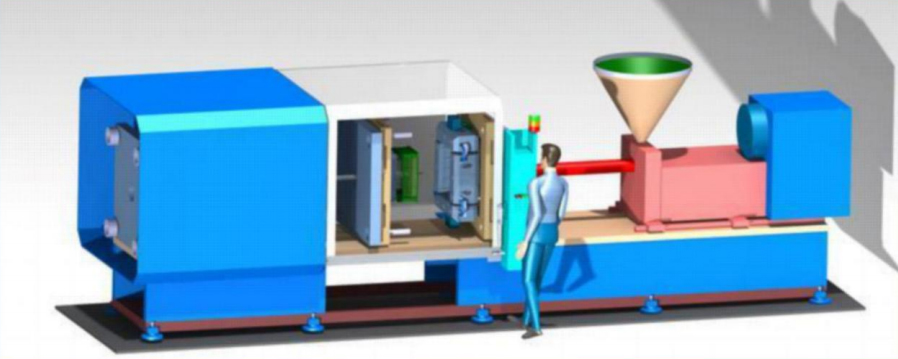

注塑工藝
| a |
建議使用通用型3段螺桿（進(jìn)料、壓縮和計量）加工混有高強(qiáng)度的空心玻璃微珠的樹脂； |
| b |
料筒尺寸，螺桿長徑比16:1-22:1; |
| c |
壓縮比，低壓縮比螺紋，通常為2:1-3:1; |
| d |
推薦采用低注塑速度； |
| e |
溫度設(shè)定：含空心玻璃微珠的混合物通常比無填充物的樹脂需要更高的溫度。在樹脂承受溫度的上限情況下熔融可以降低粘度，獲得流暢和光滑的無瑕疵表面 |
